在弱電智能化工程中，線纜橋架不僅是物理支撐載體，更直接影響信號傳輸質量、系統散熱效率與后期維護便捷性。監控系統安裝公司談到槽式、托盤式、梯級式及網格橋架是工程中最常見的四種類型，它們在結構特征、防護能力、散熱性能及適用場景上存在顯著差異。正確區分并合理選用，是保障弱電系統長期穩定運行的基礎。

一、槽式橋架

槽式橋架采用整張鋼板彎制而成，截面為無開孔的封閉槽形結構，深度通常不小于50毫米。由于橋架本體完全封閉，它能夠有效防止灰塵、飛絮、小動物及濺射液體侵入，同時具備優異的電磁屏蔽能力。對于計算機電纜、通信電纜、熱電偶等對信號干擾敏感的高靈敏線路，槽式橋架是最穩妥的選擇。

然而，全封閉結構也帶來了散熱困難的缺點。線纜工作產生的熱量難以通過橋架壁散發，容易在內部積聚，長期運行可能加速絕緣老化。因此，槽式橋架更適用于電磁環境復雜、潔凈度要求較高但線纜發熱量不大的場所，如數據中心機房內的弱電干線、醫院影像科的控制線路等。在化工車間、沿海高鹽霧區域，若選用熱鍍鋅或304不銹鋼材質的槽式橋架，使用壽命可大幅延長。

二、托盤式橋架

托盤式橋架與槽式外形相似，但底部及側板設有規律排列的腰形或圓形散熱孔，開孔率通常在30%至50%之間。這一設計使熱空氣能夠自然對流，散熱性能明顯優于槽式橋架。同時，由于開孔減重，托盤式橋架的自身重量較輕，但承載能力并未降低，依然可敷設動力電纜和控制電纜。

在弱電工程中，托盤式橋架的應用范圍最廣。它適用于配電室內的電纜敷設、弱電間垂直干線、電梯機房動力線路等需要兼顧散熱與屏蔽的場景。雖然托盤式橋架的屏蔽效果不及全封閉槽式，但對于普通視頻線、網絡雙絞線等抗干擾能力較強的線纜來說，完全能夠滿足要求。某超高層寫字樓項目中，采用托盤式橋架敷設垂直干線后，實測電纜溫升控制在5℃以內，較傳統封閉橋架節能約 15%。從經濟性角度看，托盤式橋架單位長度成本約為槽式的80%，性價比較高。

三、梯級式橋架

梯級式橋架的結構最為開放，由兩側縱梁與若干橫桿組成，形如梯子。橫桿間距通常為150毫米至300毫米，通風面積可達橋架總面積的 70%以上。這種結構提供了最佳的空氣對流條件，尤其適用于高低壓動力電纜、大截面電力線路等發熱量大的線纜敷設。在石油化工平臺、地鐵隧道、發電廠等對散熱要求極高的場合，梯級式橋架幾乎是標準配置。

但開放結構也帶來明顯短板：缺乏對線纜的物理防護，灰塵、水滴可直接接觸線纜，且電磁屏蔽能力很弱。因此，梯級式橋架幾乎不用于弱電信號線路的主干敷設，除非該線路本身已具備屏蔽層或處于電磁潔凈環境。此外，梯級式橋架重量最輕、安裝最簡便，對于大跨距架空敷設場景有明顯優勢。

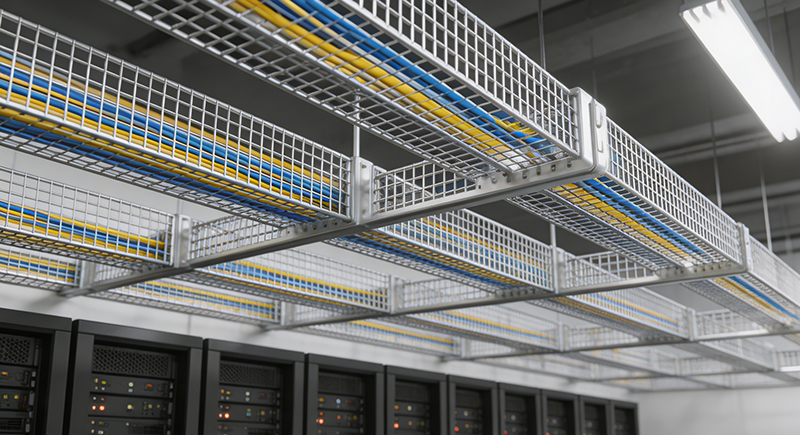

四、網格橋架：靈活布線的現代選擇

網格橋架由鋼絲焊接成型，呈現規則的網格狀開放式結構，是近年來數據中心、潔凈室等高密度布線場景中的熱門選擇。它的重量僅為同等尺寸鋼制槽式橋架的五分之一，模塊化設計使得安裝和調整極為靈活——線纜可以從任意位置上下進出橋架，無需額外開孔。在需要頻繁擴容或改線的環境中，網格橋架可將布線調整時間縮短60% 以上。

但網格橋架的缺點同樣突出：幾乎無電磁屏蔽能力，對線纜的物理防護僅限于防止下垂。因此，它更適合用于弱電配線架之間的水平走線、機柜頂部布線等內部場景，而不宜作為穿越公共區域的主干橋架。某金融數據中心采用網格橋架后，線纜擴容時間從72小時壓縮至8 小時，維護成本顯著降低。

六、選型核心原則

實際工程選型時，應遵循三條原則。第一，根據線纜類型決定結構：弱電信號線纜優先選用槽式或托盤式，并確保橋架接地形成電磁屏蔽；動力電纜優先選用梯級式或托盤式以保證散熱。第二，根據環境決定材質和防護：室內干燥環境可用冷軋板噴塑；潮濕或室外必須熱鍍鋅；腐蝕環境則選鋁合金或玻璃鋼。第三，控制填充率：弱電綜合布線填充率宜控制在30% 至 50%之間，既為散熱留有余地，也為后期擴容提供空間。

總而言之，槽式橋架以防護見長，托盤式橋架通用均衡，梯級式橋架專注散熱，網格橋架主打靈活。弱電工程師需根據項目實際——線纜類型、環境條件、預算約束及維護預期——做出綜合判斷，方能實現系統長期可靠運行。
